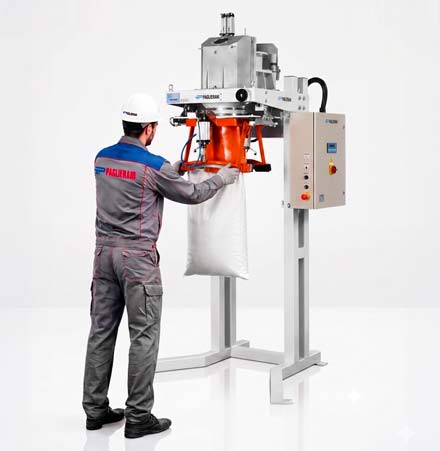

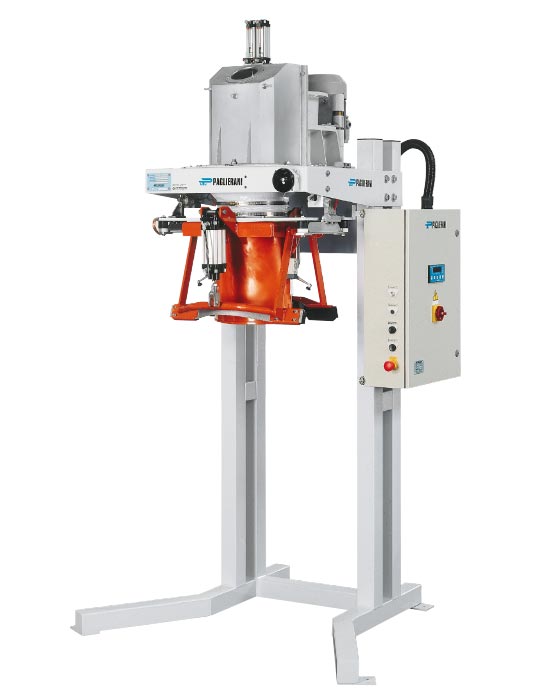

LAE-T – Pesatrice-insaccatrice combinata, elettronica a peso lordo, con alimentazione a turbina ad asse verticale

LAE-T – Pesatrice-insaccatrice combinata, elettronica a peso lordo, con alimentazione a turbina ad asse verticale.

La pesatrice LAE-T è progettata per la pesatura ed insacco per sacchi a bocca aperta.

È idonea a:

prodotti polverosi (es. farine di cereali);
prodotti a granulometria grossolana
(es. sottoprodotti della macinazione del cereale);
mangimi sfarinati.

Dati tecnici

PUNTI DI FORZA

1

MINIMO INVESTIMENTO

2

ELEVATA PRECISIONE NELLA PESATURA

3

AFFIDABILITÀ NEL TEMPO

4

PICCOLO INGOMBRO

5

MINIMA MANUTENZIONE

6

IDONEA PER PRODOTTI POLVEROSI E DEDICATA A FARINE DI CEREALI E SOTTOPRODOTTI DI MACINAZIONE MOLITORIA, NONCHÉ MANGIMI PER ANIMALI SOTTOFORMA DI SFARINATI

CARATTERISTICHE GENERALI

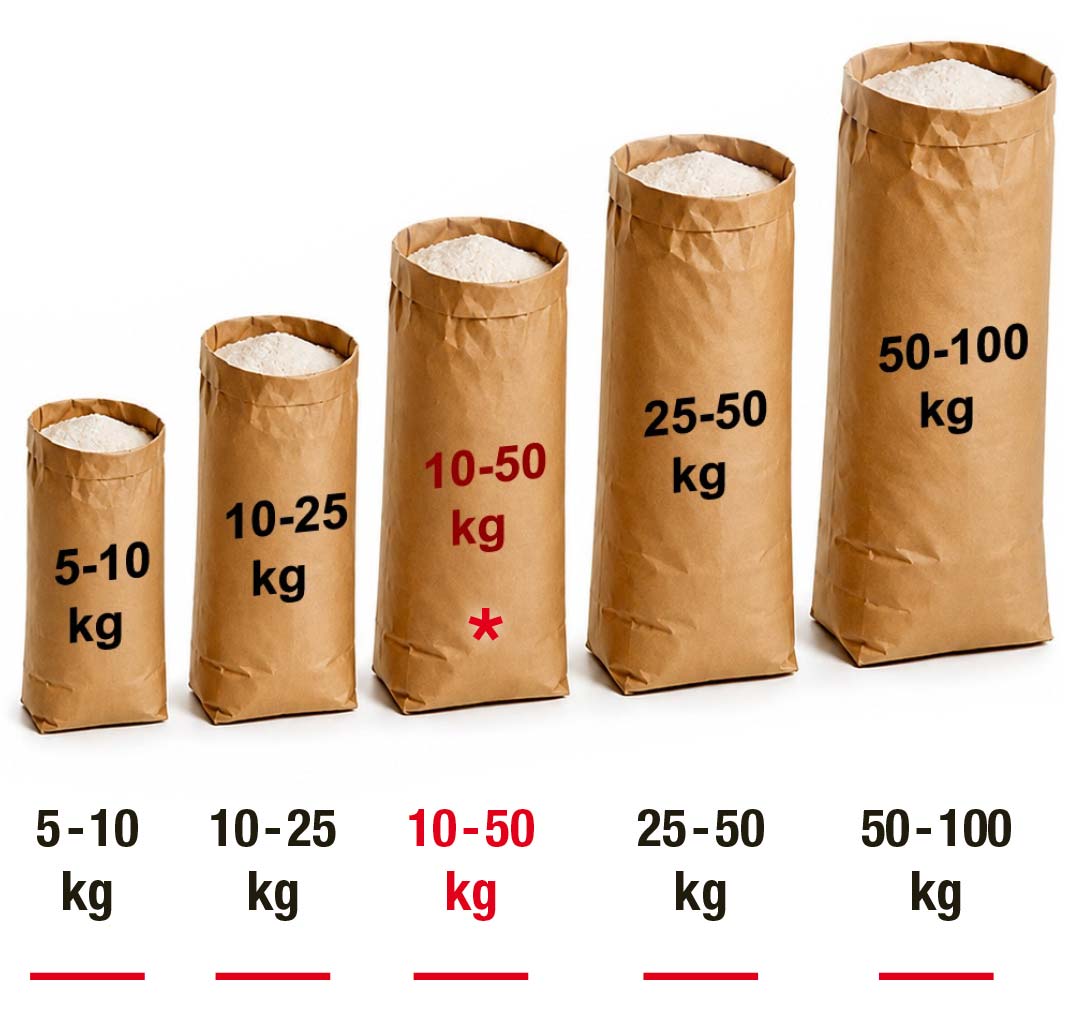

CAMPI DI PESATURA

* Versione speciale con boccasacchi intercambiabili per coprire la gamma dei sacchi.

Celle di carico omologate secondo le normative vigenti, con risoluzione fino a 3.000 divisioni, per assicurare elevata precisione, ripetibilità e affidabilità di misura.

FUNZIONAMENTO

L’alimentazione del prodotto avviene tramite turbina ad asse verticale, azionata da motore elettrico.

La turbina è dotata di due uscite di flusso, controllate mediante serrande pneumatiche, che consentono un dosaggio a due stadi:

flusso grossolano: fino al raggiungimento di circa il 90% del peso impostato (es. 22 kg su 25 kg);
flusso fine (di rifinitura): per il raggiungimento del peso finale con elevata precisione.

Il prodotto viene convogliato nel sacco opportunamente sospeso alla bocca di insacco.
La bocca di insacco è sostenuta da n. 2 celle di carico, le quali:

garantiscono elevata precisione di pesatura;
comandano automaticamente il passaggio tra flusso grossolano e fine.

Le celle di carico sono omologate secondo normativa metrologica vigente e presentano una risoluzione fino a 3000 divisioni.

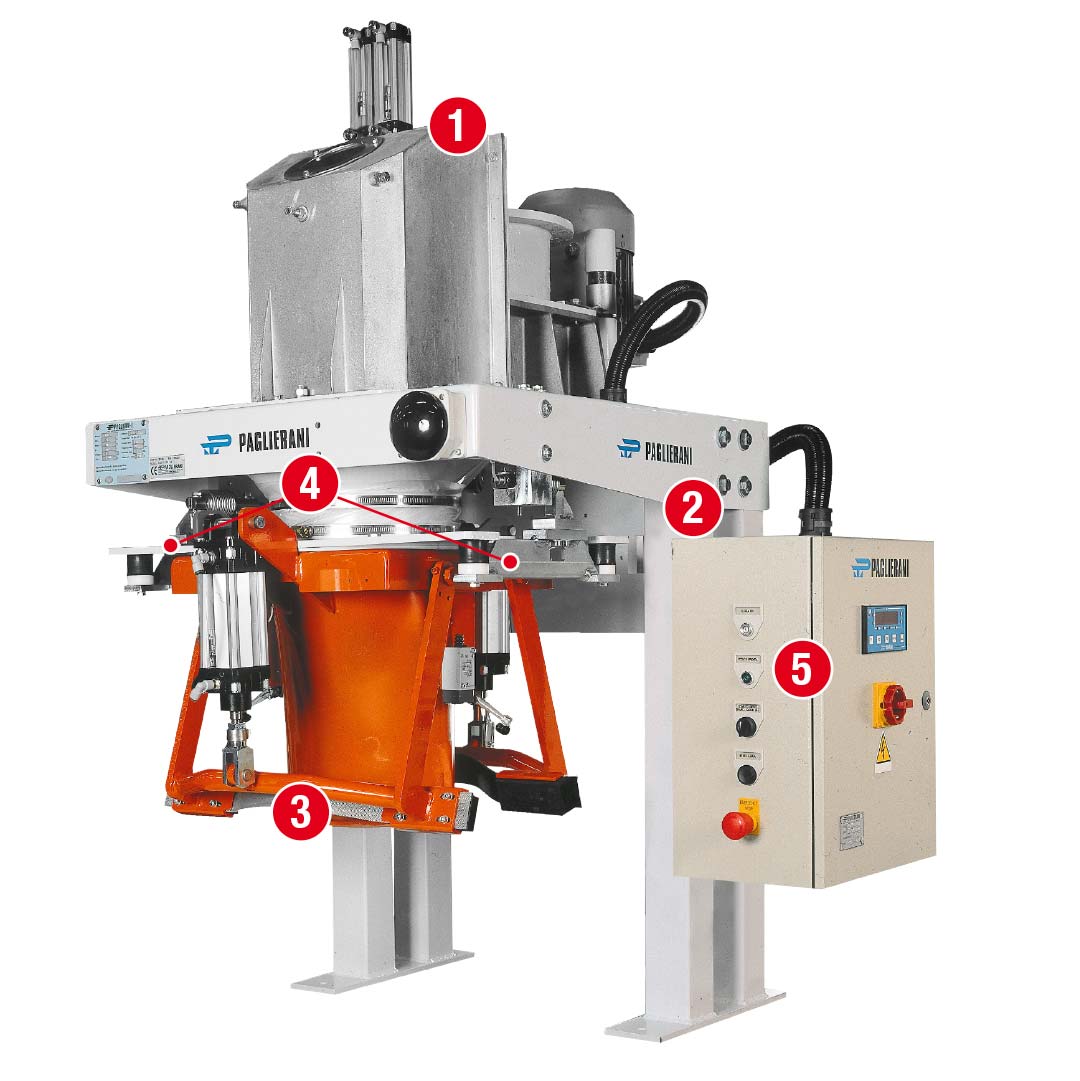

STRUTTURA

1 -
Dispositivo di alimentazione a turbina ad asse verticale.
2 -
Telaio portante con supporto a terra.
3 -
Bocca di insacco, dimensionata in accordo alle dimensioni del sacco vuoto.
4 -
Due celle di carico alle quali viene sospesa la bocca di insacco.
5 - Impianto elettrico con controllo a plc.

SISTEMA DI CONTROLLO CSM-P2
IL CERVELLO

Una centralina elettronica di pesatura gestisce tutte le funzioni operative:

acquisizione del segnale dalle celle di carico;
gestione automatica dei flussi (grossolano e fine);
garanzia di pesate rapide, accurate e ripetibili.

Frontalmente è presente l’interfaccia utente (HMI) e le sue caratteristiche sono:

impostazione digitale dei flussi di pesatura (veloce e lento) nonché del peso finale;
taratura con autoapprendimento;
allarme su celle di carico;
contapesate azzerabile.

OPTIONAL

ESECUZIONE ATEX.

ASPO AGITATORE ALL’INGRESSO PER ASSICURARE PONTI DI PRODOTTO ALL’INGRESSO DELLA TURBINA.

PARTI IN CONTATTO CON IL PRODOTTO IN ACCIAIO INOX.

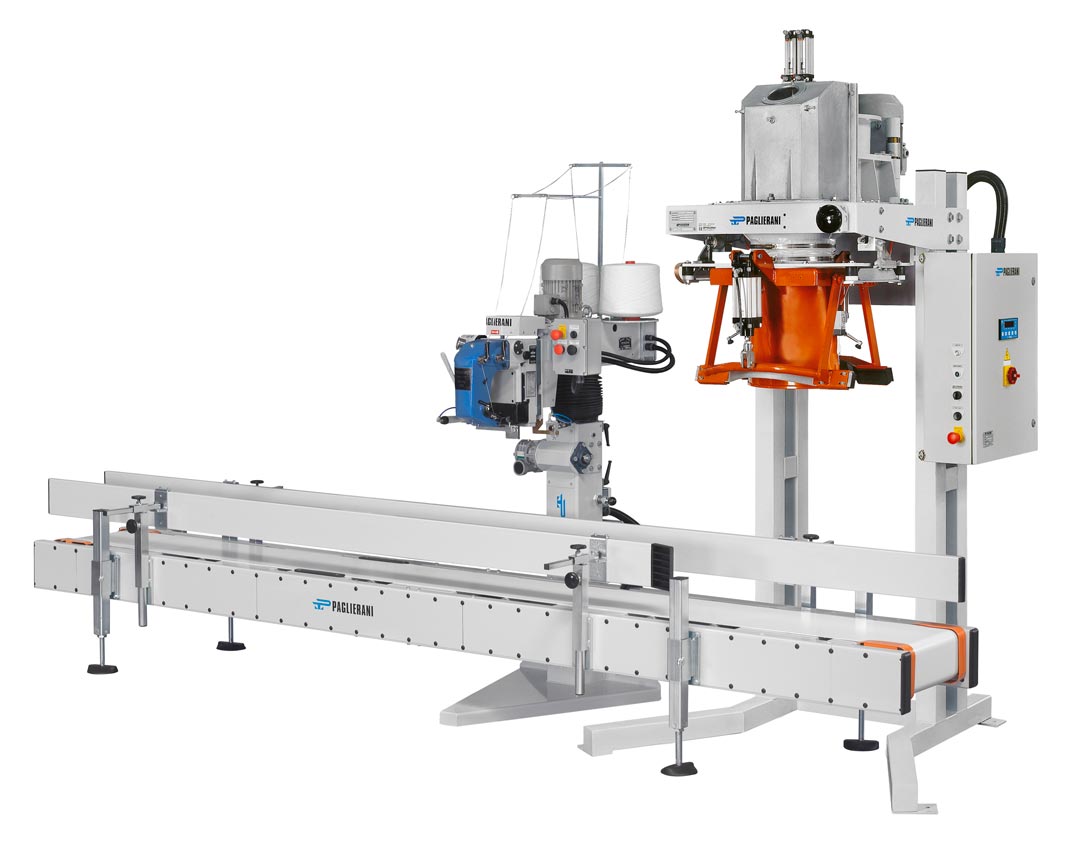

CUCITURA PER I SACCHI PIENI.

CARATTERISTICHE TECNICHE

CARATTERISTICHE TECNICHE INDICATIVE
Caratteristica	Valore indicativo
Sistema di pesatura	Peso lordo
Alimentazione prodotto	Turbina verticale
Campi di pesatura	5 ÷ 100 kg
Celle di carico	2
Risoluzione	Fino a 3000 divisioni
Dosaggio	Grossolano / Fine
Apertura sacco	Manuale
Chiusura sacco	Optional
Funzionamento	Semi-automatico
