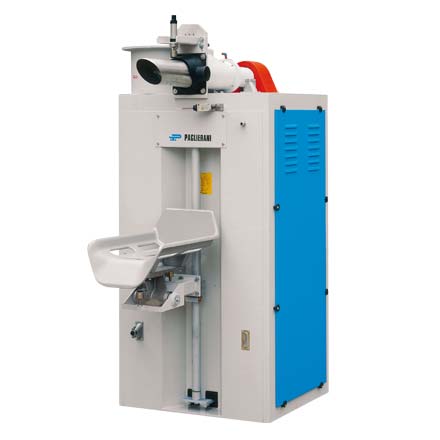

SIMPLE A1 – Ensacadoras para sacos de válvula preformados destinados a polvos finos y mixtos.
Una patente para altas prestaciones.
Las peculiares características de solidez y mínima necesidad de mantenimiento junto a la capacidad de ofrecer altas prestaciones de producción han fomentado el éxito de SIMPLE A1 a nivel mundial.
Más de 1.700 instalaciones en los 5 continentes demuestran que es la herramienta perfeta para operaciones de ensacado rápidas y eficaces.
El principio operativo especial, patentado por Paglierani en 1955, comporta la acción de una turbina de eje vertical que alimenta de manera constante el tornillo sinfín de ensacado de eje horizontal.
Este sincronismo garantiza máxima eficiencia y mínima emisión de polvo.
Vibración del saco con amplitud variable de 1 a 8 mm, obtenida mediante un excéntrico ajustable a tal efecto.
Máxima reducción de las zonas de acumulación de polvo.
El diseño de la ensacadora responde a las normativas higiénicas más estrictas, reduciendo al máximo las zonas de depósito y acumulación de polvo.
La ensacadora está equipada con una campana para la aspiración del polvo producido durante las operaciones de ensacado (extractor excluido).
Versión bilateral derecha o izquierda, para adaptarse a las exigencias de la instalación.

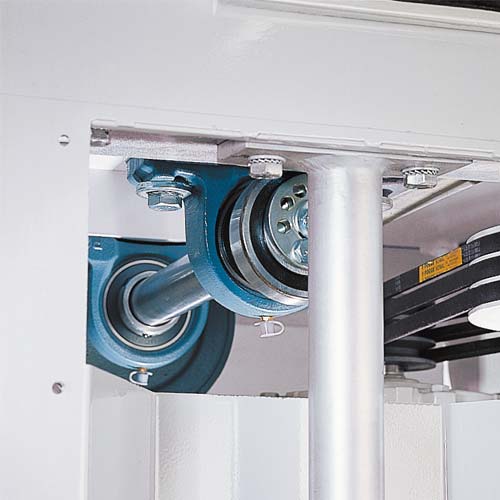

Protección de los cojinetes con dispositivo de retención del polvo mediante circuito de presurización por aire comprimido.
Toma de aspiración del polvo.
Soporte de apoyo del saco de altura ajustable predispuesto para el llenado de sacos de tamaño variable.
Datos técnicos
SOPORTE VIBRATORIO
Durante las operaciones de llenado, el saco se coloca sobre un soporte vibratorio que garantiza la compactación del producto y la consiguiente reducción del tamaño del paquete.
La amplitud de la vibración es ajustable dentro de un rango.
En alternativa, la evacuación del saco lleno puede ser automática mediante el movimiento pivotante y neumático del soporte de apoyo saco.
INSTALACIONES
Conforme con la filosofía PAGLIERANI, orientada a la realización de sistemas integrados para obtener rendimientos de producción cada vez mayores, las ensacadoras SIMPLE A1 pueden acoplarse a las básculas de peso neto modelo NE.
Según las exigencias de producción, es posible configurar una o más ensacadoras en línea (esquema A).
La automatización se obtiene mediante el acoplamiento con el posicionador automático de sacos vacíos modelo FB (esquema B).

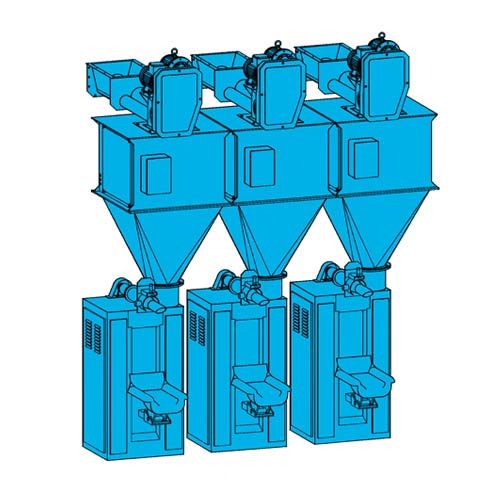

ESQUEMA “A”

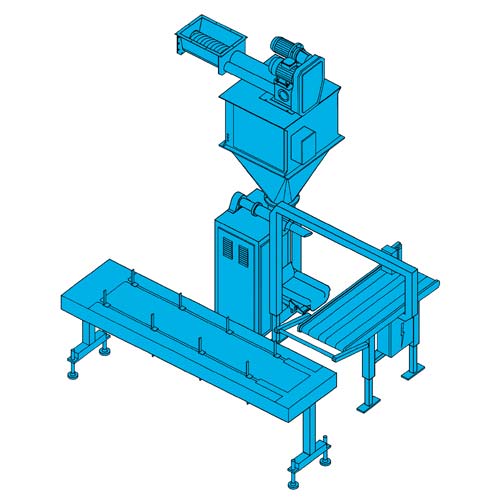

ESQUEMA “B”
CARACTERÍSTICAS GENERALES
DIMENSIONES VÁLVULA
ESTÁNDAR
La serie SIMPLE A1 puede dotarse de boquillas de ensacado compatibles con válvulas de las siguientes medidas estándar: 110 mm · 130 mm · 150 mm · 180 mm (manteniendo el mismo tamaño de válvula).
ESPECIAL
También se entregan, bajo pedido, boquillas para válvulas de medidas especiales (cualquiera que no sea una de las indicadas anteriormente).

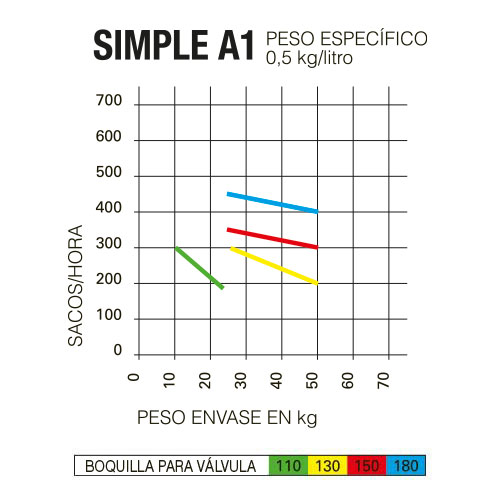

CAPACIDAD HORARIA
La capacidad horaria o ritmo de producción depende del tamaño de la válvula, del tipo de producto y del peso del saco.
En el gráfico se ilustra esta interacción.
DETALLES TÉCNICOS

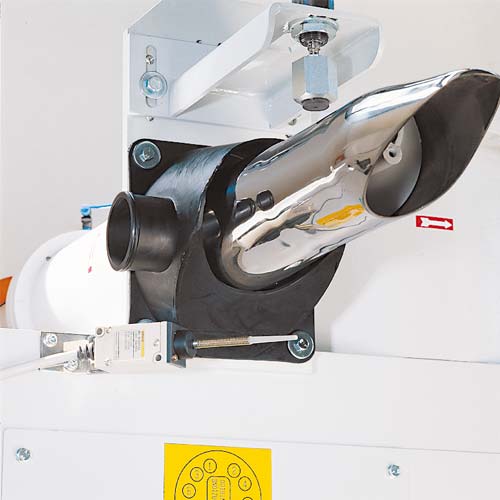

TOMA DE CAPTACIÓN DE POLVO
La boquilla de ensacado tiene aplicada una toma de aspiración para captar el polvo durante la operación de llenado.
DISPOSITIVO DE INICIO AUTOMÁTICO DEL CICLO DE ENSACADO
- El ciclo de ensacado se activa automáticamente apenas se coloca el saco en la boquilla.
- Detector de presencia saco (para acoplar con el posicionador automático de sacos vacíos).
- El detector inhabilita el llenado cuando el saco no está colocado correctamente en la boquilla de ensacado.
DISPOSITIVO DE VIBRACIÓN AJUSTABLE
La vibración del soporte de apoyo saco se obtiene mediante un excéntrico.
La amplitud de la vibración es ajustable, a fin de obtener el mejor resultado en función de las características del producto por ensacar.
OPCIONALES
CAMBIO FORMATO
Ajuste automático de la posición del soporte

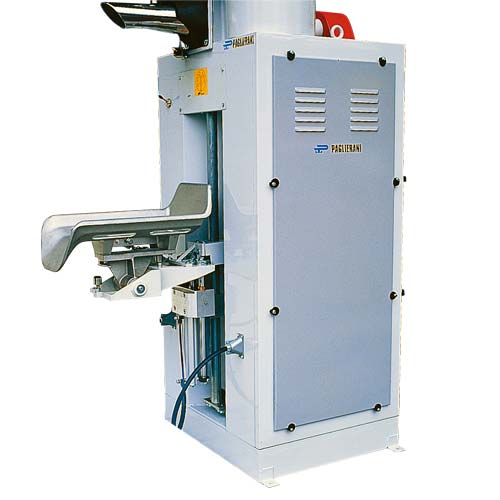

SOPORTE AJUSTABLE EN DOS POSICIONES (NEUMÁTICO)
En caso de sacos de solo dos alturas diferentes, la altura del soporte de apoyo puede desplazarse automáticamente mediante un pistón neumático.

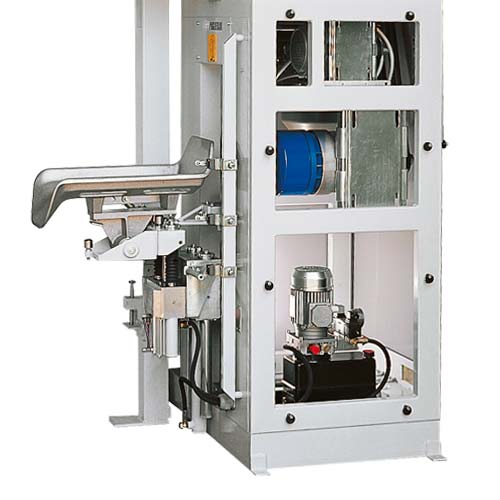

SOPORTE AJUSTABLE EN VARIAS POSICIONES (HIDRÁULICO)
En caso de sacos de varias alturas, el soporte de apoyo puede equiparse con un cilindro hidráulico mediante el cual puede ponerse exactamente a la altura deseada (cambio automático de la posición según el programa configurado).

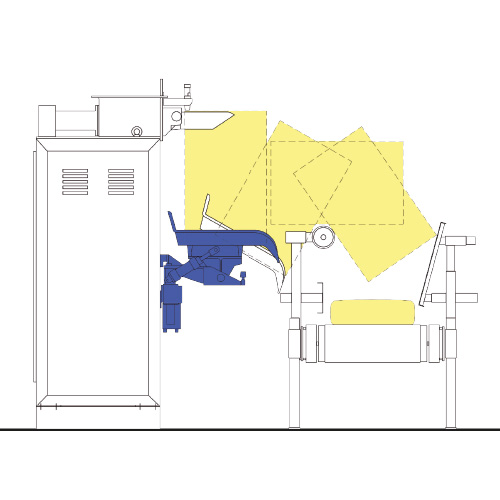

VOLTEO VERTICAL CON SUSPENSIÓN
Se aplica en caso de colocación manual del saco (máximo dos ensacadoras) o en caso de posicionador automático.
En tal caso el dispositivo de volteo se completa con un movimiento neumático de ascenso y descenso del soporte de apoyo, a fin de permitir:
- la correcta colocación del saco vacío dentro del soporte;
- una perfecta apertura del fondo del saco.

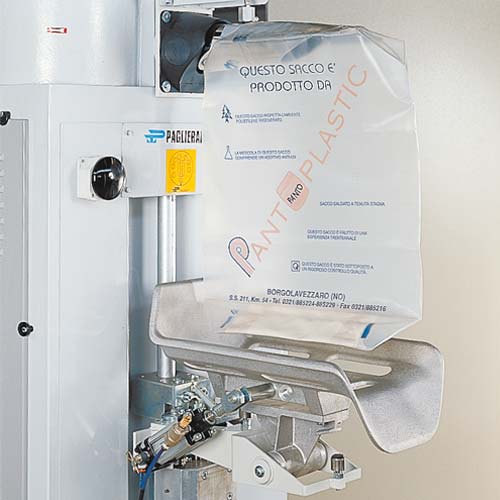

Se coloca el saco vacío (soporte en posición inferior).

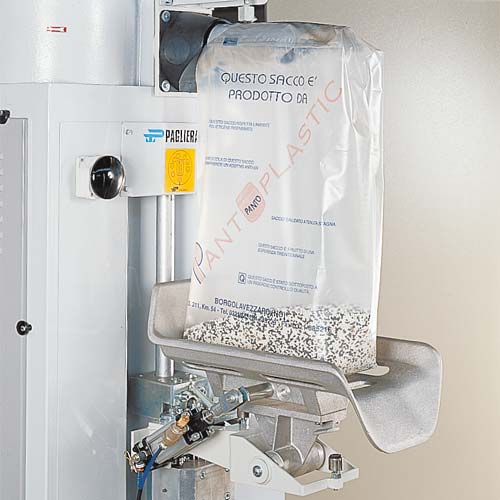

Se activa el ciclo de llenado; el saco se mantiene suspendido, de manera que el producto, con su peso, abra el fondo.

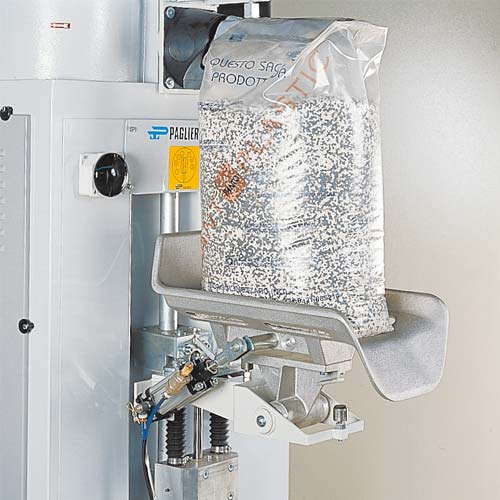

El soporte se levanta para sostener el producto y que inicie la vibración.

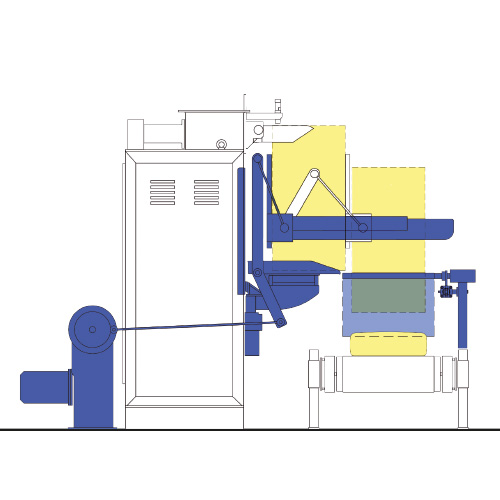

VOLTEO VERTICAL SIN SUSPENSIÓN
Se aplica en caso de configuración con tres o más ensacadoras en línea y colocación manual del saco vacío.
SELLADO POR ULTRASONIDO

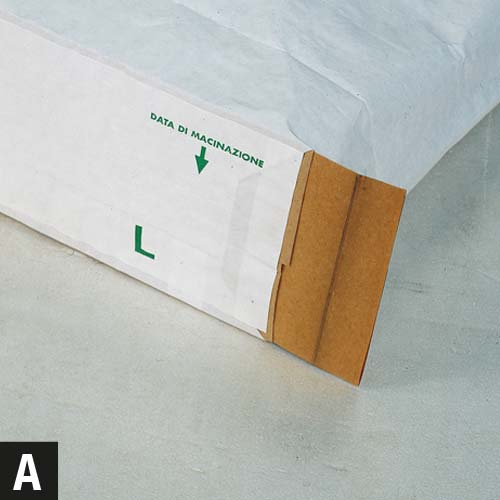

Las ensacadoras de la Serie SIMPLE A1 pueden equiparse con el sistema de sellado de la válvula del saco (A) mediante una soldadora por ultrasonido.
El sistema, que funciona de manera totalmente automática, se monta en la ensacadora y tiene inroporado:

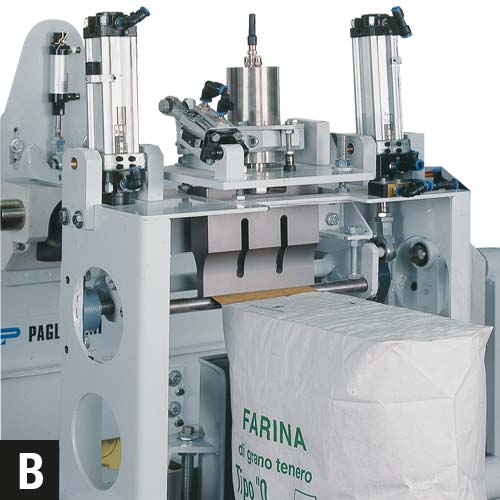

- el martillo (sonotrodo) soldador por ultrasonido (B);
- el yunque (contraste del martillo soldador);
- la centralita electrónica de mando para regular la potencia y la extensión (duración);
- el impulsor para extraer el saco lleno y colocarlo en la zona de soldadura/evacuación.

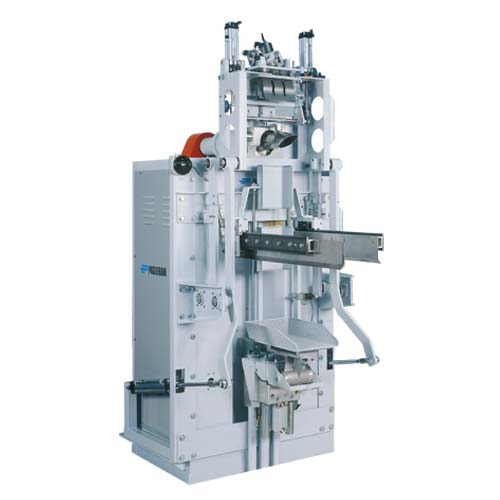

Soldadora por ultrasonido en ensacadora
SIMPLE A1.
VERSIÓN INCOPORADA
Principio de funcionamiento

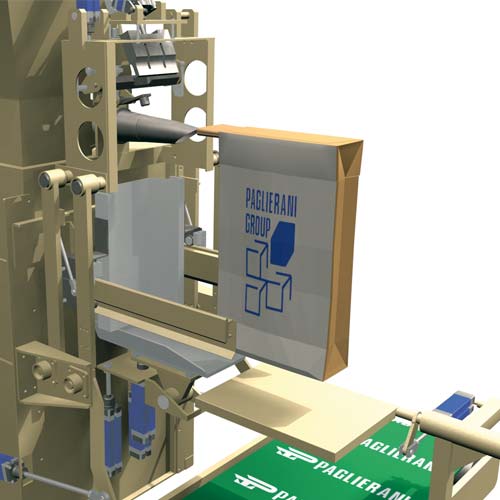

1. Saco vacío listo para la colocación.

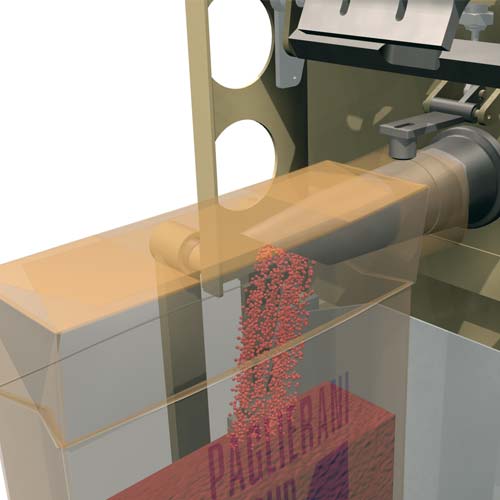

2. Llenado del saco (impulsor y soldador en reposo).

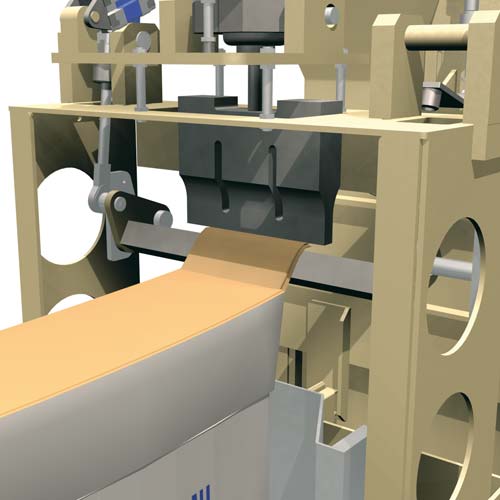

3. Expulsión del saco y soldadura.

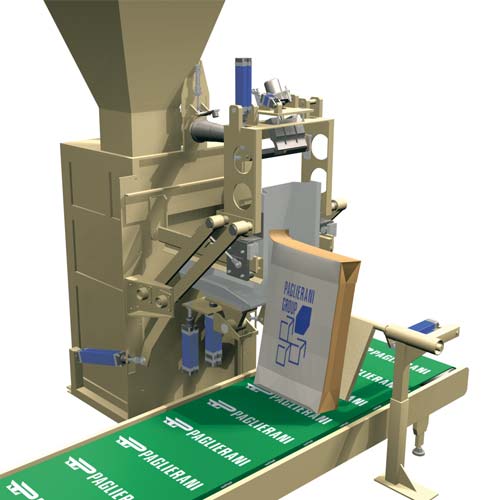

4. Evacuación del saco sellado.

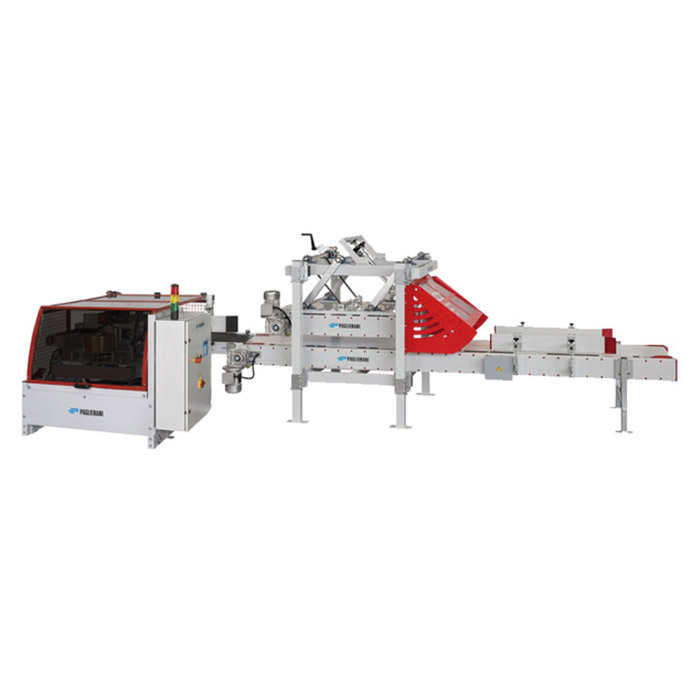

VERSIÓN EN LÍNEA
Los sacos llenos se evacúan para ser transportados por una prensa hasta la soldadora por ultrasonido en línea modelo G853.
DESCARGAR EL FOLLETO
EN FORMATO PDF
Soporte vibratorio
SOPORTE VIBRATORIO
Durante las operaciones de llenado, el saco se coloca sobre un soporte vibratorio que garantiza la compactación del producto y la consiguiente reducción del tamaño del paquete.
La amplitud de la vibración es ajustable dentro de un rango.
En alternativa, la evacuación del saco lleno puede ser automática mediante el movimiento pivotante y neumático del soporte de apoyo saco.
Instalaciones
INSTALACIONES
Conforme con la filosofía PAGLIERANI, orientada a la realización de sistemas integrados para obtener rendimientos de producción cada vez mayores, las ensacadoras SIMPLE A1 pueden acoplarse a las básculas de peso neto modelo NE.
Según las exigencias de producción, es posible configurar una o más ensacadoras en línea (esquema A).
La automatización se obtiene mediante el acoplamiento con el posicionador automático de sacos vacíos modelo FB (esquema B).
ESQUEMA “A”
ESQUEMA “B”
Características generales
CARACTERÍSTICAS GENERALES
DIMENSIONES VÁLVULA
ESTÁNDAR
La serie SIMPLE A1 puede dotarse de boquillas de ensacado compatibles con válvulas de las siguientes medidas estándar: 110 mm · 130 mm · 150 mm · 180 mm (manteniendo el mismo tamaño de válvula).
ESPECIAL
También se entregan, bajo pedido, boquillas para válvulas de medidas especiales (cualquiera que no sea una de las indicadas anteriormente).
CAPACIDAD HORARIA
La capacidad horaria o ritmo de producción depende del tamaño de la válvula, del tipo de producto y del peso del saco.
En el gráfico se ilustra esta interacción.
Detalles técnicos
DETALLES TÉCNICOS
TOMA DE CAPTACIÓN DE POLVO
La boquilla de ensacado tiene aplicada una toma de aspiración para captar el polvo durante la operación de llenado.
DISPOSITIVO DE INICIO AUTOMÁTICO DEL CICLO DE ENSACADO
- El ciclo de ensacado se activa automáticamente apenas se coloca el saco en la boquilla.
- Detector de presencia saco (para acoplar con el posicionador automático de sacos vacíos).
- El detector inhabilita el llenado cuando el saco no está colocado correctamente en la boquilla de ensacado.
DISPOSITIVO DE VIBRACIÓN AJUSTABLE
La vibración del soporte de apoyo saco se obtiene mediante un excéntrico.
La amplitud de la vibración es ajustable, a fin de obtener el mejor resultado en función de las características del producto por ensacar.
Opcionales
OPCIONALES
CAMBIO FORMATO
Ajuste automático de la posición del soporte
SOPORTE AJUSTABLE EN DOS POSICIONES (NEUMÁTICO)
En caso de sacos de solo dos alturas diferentes, la altura del soporte de apoyo puede desplazarse automáticamente mediante un pistón neumático.
SOPORTE AJUSTABLE EN VARIAS POSICIONES (HIDRÁULICO)
En caso de sacos de varias alturas, el soporte de apoyo puede equiparse con un cilindro hidráulico mediante el cual puede ponerse exactamente a la altura deseada (cambio automático de la posición según el programa configurado).
VOLTEO VERTICAL CON SUSPENSIÓN
Se aplica en caso de colocación manual del saco (máximo dos ensacadoras) o en caso de posicionador automático.
En tal caso el dispositivo de volteo se completa con un movimiento neumático de ascenso y descenso del soporte de apoyo, a fin de permitir:
- la correcta colocación del saco vacío dentro del soporte;
- una perfecta apertura del fondo del saco.
Se coloca el saco vacío (soporte en posición inferior).
Se activa el ciclo de llenado; el saco se mantiene suspendido, de manera que el producto, con su peso, abra el fondo.
El soporte se levanta para sostener el producto y que inicie la vibración.
VOLTEO VERTICAL SIN SUSPENSIÓN
Se aplica en caso de configuración con tres o más ensacadoras en línea y colocación manual del saco vacío.
SELLADO POR ULTRASONIDO
Las ensacadoras de la Serie SIMPLE A1 pueden equiparse con el sistema de sellado de la válvula del saco (A) mediante una soldadora por ultrasonido.
El sistema, que funciona de manera totalmente automática, se monta en la ensacadora y tiene inroporado:
- el martillo (sonotrodo) soldador por ultrasonido (B);
- el yunque (contraste del martillo soldador);
- la centralita electrónica de mando para regular la potencia y la extensión (duración);
- el impulsor para extraer el saco lleno y colocarlo en la zona de soldadura/evacuación.
Soldadora por ultrasonido en ensacadora
SIMPLE A1.
VERSIÓN INCOPORADA
Principio de funcionamiento
1. Saco vacío listo para la colocación.
2. Llenado del saco (impulsor y soldador en reposo).
3. Expulsión del saco y soldadura.
4. Evacuación del saco sellado.
VERSIÓN EN LÍNEA
Los sacos llenos se evacúan para ser transportados por una prensa hasta la soldadora por ultrasonido en línea modelo G853.
Descargar pdf
DESCARGAR EL FOLLETO
EN FORMATO PDF
Para más información rogamos rellenar el formulario.
