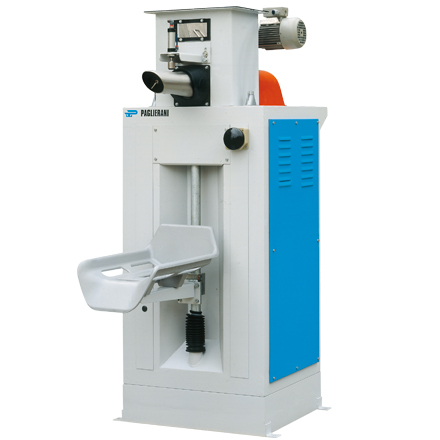

SIMPLE AC – Ensacadoras para sacos con válvula preformados, aplicables para polvos finos, mixtos y en escamas.
La ensacadora para ritmos productivos medios.
Especialmente indicada para tratar productos de naturaleza pulverulenta o en escamas, para ritmos productivos medios, la ensacadora SIMPLE AC se distingue por su solidez constructiva y por requerir un mantenimiento mínimo.
Vibración del saco con excursión variable de 1 a 8 mm lograda por medio de un vibrador excéntrico especial.
Minimización de las zonas de depósito de polvo, de conformidad con las normativas higiénicas más rigurosas.
Protección de los rodamientos mediante un dispositivo de estanqueidad del polvo provisto de un circuito de presurización de aire comprimido.
Toma de desempolvadura.
Soporte para los sacos de altura regulable, preparado para el llenado de sacos de varias medidas.
Datos técnicos

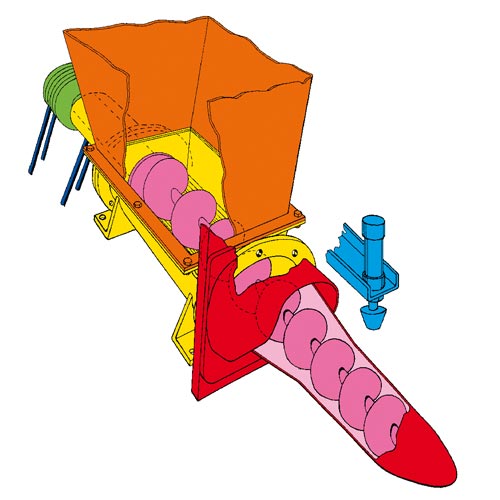

SOPORTE VIBRATORIO
La operación de ensacado se realiza gracias a un tornillo de Arquímedes de eje horizontal.
Un soporte vibratorio aguanta el saco durante su llenado y asegura que el producto se compacte, reduciendo así el volumen del envase.
Si así se requiere, el saco lleno se puede evacuar de forma automática gracias al movimiento pivotante, automático, del soporte del saco.
La construcción modular hace posible el acoplamiento a dos o más ensacadoras, en línea, para lograr ritmos altos (hasta mil doscientos sacos por hora), así como la total automatización con la aplicación del posicionador automático de sacos vacíos (mod. FB) o la aplicación del sistema de sellado de la válvula mediante ultrasonidos.
INSTALACIÓN
En sintonía con la filosofía PAGLIERANI, orientada a la realización de sistemas integrados para lograr un mayor rendimiento productivo, las ensacadoras SIMPLE AC pueden acoplarse a básculas de peso neto del mod. NE.
En función de las necesidades productivas se pueden configurar una o varias ensacadoras en línea (esquema A).
La automatización se consigue mediante el acoplamiento con el posicionador automático de sacos vacíos mod. FB (esquema B).

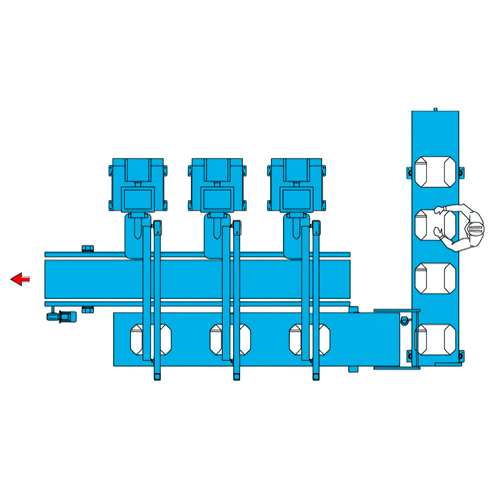

ESQUEMA “A”
ESQUEMA “B”
CARACTERÍSTICAS GENERALES
MEDIDAS DE LA VÁLVULA
ESTÁNDAR
El mod. SIMPLE AC puede ir acompañado de boquillas de ensacado aptas para válvulas de las siguientes medidas estándar: 110 mm · 130 mm · 150 mm · 180 mm (manteniendo la misma medida de la válvula).
ESPECIAL
Además se hallan disponibles, bajo pedido, boquillas para válvulas de medidas especiales (distintas de las indicadas más arriba).

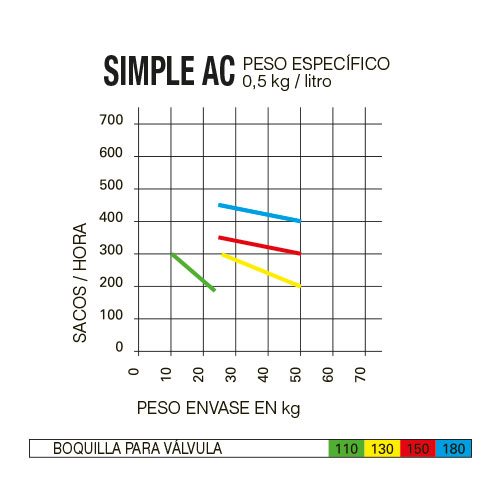

RITMO POR HORA
Las medidas de la válvula, el tipo de producto y el peso del envase son las variables que contribuyen a determinar el ritmo.
El gráfico ilustra su interacción.
DETALLES TÉCNICOS
MÁSCARA PARA CAPTACIÓN DE POLVO
Hay una toma de desempolvado aplicada a la boquilla de ensacado para recoger el polvo generado durante la operación de llenado.
DISPOSITIVO DE INICIO AUTOMÁTICO DEL CICLO DE ENSACADO
- El ciclo de ensacado se pone en marcha automáticamente en cuanto se inserta el saco en la boquilla.
- Dispositivo detector de la presencia del saco (para acoplamiento con posicionador automático de sacos vacíos).
- El sensor inhibe el llenado si el saco no está bien aplicado a la boquilla de ensacado.
DISPOSITIVO DE VIBRACIÓN REGULABLE.
Un vibrador excéntrico genera la vibración del soporte del saco.
Se puede regular la amplitud de la vibración para lograr los mejores resultados posibles según las características del producto que haya que ensacar.
OPCIONALES
CAMBIO DE FORMATO
Regulación automática de la posición del soporte
SOPORTE CON REGULACIÓN DE DOS POSICIONES (NEUMÁTICO)
Ante la presencia de tan solo dos sacos de alturas diferentes, la regulación de la altura del soporte podrá ser automática, gracias a un pistón neumático.
SOPORTE CON REGULACIÓN DE MÚLTIPLES POSICIONES (HIDRÁULICO)
En caso de que se vayan a utilizar varios sacos (de diferentes alturas), el soporte del saco se podrá equipar con un cilindro hidráulico que permitirá un posicionamiento preciso del saco a la altura deseada (cambio automático de posición del soporte en función del programa establecido).

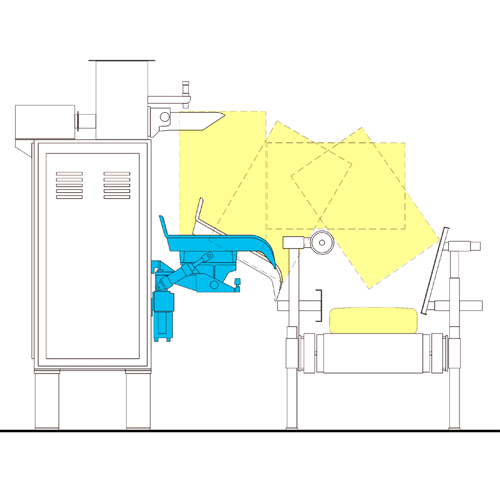

VUELCO MEDIANTE VOLTERETA
Se aplica en caso de posicionamiento manual del saco (máximo dos ensacadoras) o en caso de posicionador automático.
En este caso el dispositivo basculante se ve completado con un movimiento neumático de subida y bajada del soporte para permitir:
- la correcta inserción del saco vacío en el soporte;
- una perfecta apertura del fondo del saco.
Se posiciona el saco vacío (el soporte está abajo).
Se pone en marcha el llenado; al estar colgado el saco, el producto, con su peso, abre el fondo del mismo.
El soporte se levanta para aguantar el producto y comenzar la acción de vibración.

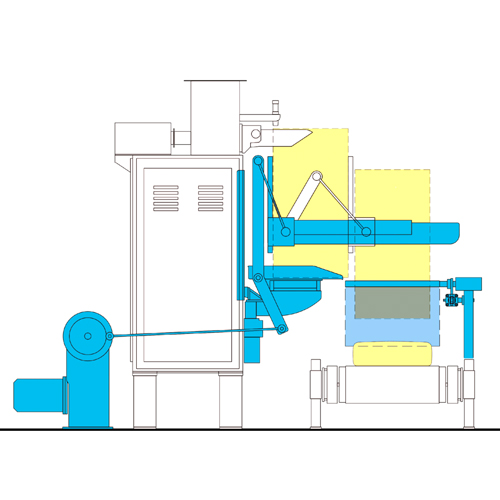

VUELCO VERTICAL
Se aplica en caso de disposición con tres o más ensacadoras en línea con colocación manual del saco vacío.
SELLADO MEDIANTE ULTRASONIDOS
Las ensacadoras SIMPLE AC pueden equiparse con el sistema de sellado de la válvula del saco (A), que se consigue gracias a un sellador de ultrasonidos.
El sistema, montado en la ensacadora, opera de modo totalmente automático e incorpora:
- un martillo (sonotrodo) sellador de ultrasonidos (B);
- el yunque (en contraste con el martillo sellador);
- la centralita electrónica de control para establecer la potencia y la duración;
- el empujador para extraer el saco lleno y colocarlo en la zona de sellado/evacuación.
Selladora de ultrasonidos en ensacadora
SIMPLE AC.
VERSIÓN MONTADA EN LA MÁQUINA
Principio de funcionamiento
1. Saco vacío listo para su inserción.
2. Llenado del saco (empujador y sellador inactivos).
3. Expulsión del saco y sellado.
4. Evacuación del saco sellado.
VERSIÓN EN LÍNEA
Los sacos llenos son evacuados para ser transportadas, a través de una prensa de sacos, hasta la selladora de ultrasonidos en línea mod. G853.
DESCARGAR EL FOLLETO
EN FORMATO PDF
Soporte vibratorio
SOPORTE VIBRATORIO
La operación de ensacado se realiza gracias a un tornillo de Arquímedes de eje horizontal.
Un soporte vibratorio aguanta el saco durante su llenado y asegura que el producto se compacte, reduciendo así el volumen del envase.
Si así se requiere, el saco lleno se puede evacuar de forma automática gracias al movimiento pivotante, automático, del soporte del saco.
La construcción modular hace posible el acoplamiento a dos o más ensacadoras, en línea, para lograr ritmos altos (hasta mil doscientos sacos por hora), así como la total automatización con la aplicación del posicionador automático de sacos vacíos (mod. FB) o la aplicación del sistema de sellado de la válvula mediante ultrasonidos.
Instalación
INSTALACIÓN
En sintonía con la filosofía PAGLIERANI, orientada a la realización de sistemas integrados para lograr un mayor rendimiento productivo, las ensacadoras SIMPLE AC pueden acoplarse a básculas de peso neto del mod. NE.
En función de las necesidades productivas se pueden configurar una o varias ensacadoras en línea (esquema A).
La automatización se consigue mediante el acoplamiento con el posicionador automático de sacos vacíos mod. FB (esquema B).
ESQUEMA “A”
ESQUEMA “B”
Características generales
CARACTERÍSTICAS GENERALES
MEDIDAS DE LA VÁLVULA
ESTÁNDAR
El mod. SIMPLE AC puede ir acompañado de boquillas de ensacado aptas para válvulas de las siguientes medidas estándar: 110 mm · 130 mm · 150 mm · 180 mm (manteniendo la misma medida de la válvula).
ESPECIAL
Además se hallan disponibles, bajo pedido, boquillas para válvulas de medidas especiales (distintas de las indicadas más arriba).
RITMO POR HORA
Las medidas de la válvula, el tipo de producto y el peso del envase son las variables que contribuyen a determinar el ritmo.
El gráfico ilustra su interacción.
Detalles técnicos
DETALLES TÉCNICOS
MÁSCARA PARA CAPTACIÓN DE POLVO
Hay una toma de desempolvado aplicada a la boquilla de ensacado para recoger el polvo generado durante la operación de llenado.
DISPOSITIVO DE INICIO AUTOMÁTICO DEL CICLO DE ENSACADO
- El ciclo de ensacado se pone en marcha automáticamente en cuanto se inserta el saco en la boquilla.
- Dispositivo detector de la presencia del saco (para acoplamiento con posicionador automático de sacos vacíos).
- El sensor inhibe el llenado si el saco no está bien aplicado a la boquilla de ensacado.
DISPOSITIVO DE VIBRACIÓN REGULABLE.
Un vibrador excéntrico genera la vibración del soporte del saco.
Se puede regular la amplitud de la vibración para lograr los mejores resultados posibles según las características del producto que haya que ensacar.
Opcionales
OPCIONALES
CAMBIO DE FORMATO
Regulación automática de la posición del soporte
SOPORTE CON REGULACIÓN DE DOS POSICIONES (NEUMÁTICO)
Ante la presencia de tan solo dos sacos de alturas diferentes, la regulación de la altura del soporte podrá ser automática, gracias a un pistón neumático.
SOPORTE CON REGULACIÓN DE MÚLTIPLES POSICIONES (HIDRÁULICO)
En caso de que se vayan a utilizar varios sacos (de diferentes alturas), el soporte del saco se podrá equipar con un cilindro hidráulico que permitirá un posicionamiento preciso del saco a la altura deseada (cambio automático de posición del soporte en función del programa establecido).
VUELCO MEDIANTE VOLTERETA
Se aplica en caso de posicionamiento manual del saco (máximo dos ensacadoras) o en caso de posicionador automático.
En este caso el dispositivo basculante se ve completado con un movimiento neumático de subida y bajada del soporte para permitir:
- la correcta inserción del saco vacío en el soporte;
- una perfecta apertura del fondo del saco.
Se posiciona el saco vacío (el soporte está abajo).
Se pone en marcha el llenado; al estar colgado el saco, el producto, con su peso, abre el fondo del mismo.
El soporte se levanta para aguantar el producto y comenzar la acción de vibración.
VUELCO VERTICAL
Se aplica en caso de disposición con tres o más ensacadoras en línea con colocación manual del saco vacío.
SELLADO MEDIANTE ULTRASONIDOS
Las ensacadoras SIMPLE AC pueden equiparse con el sistema de sellado de la válvula del saco (A), que se consigue gracias a un sellador de ultrasonidos.
El sistema, montado en la ensacadora, opera de modo totalmente automático e incorpora:
- un martillo (sonotrodo) sellador de ultrasonidos (B);
- el yunque (en contraste con el martillo sellador);
- la centralita electrónica de control para establecer la potencia y la duración;
- el empujador para extraer el saco lleno y colocarlo en la zona de sellado/evacuación.
Selladora de ultrasonidos en ensacadora
SIMPLE AC.
VERSIÓN MONTADA EN LA MÁQUINA
Principio de funcionamiento
1. Saco vacío listo para su inserción.
2. Llenado del saco (empujador y sellador inactivos).
3. Expulsión del saco y sellado.
4. Evacuación del saco sellado.
VERSIÓN EN LÍNEA
Los sacos llenos son evacuados para ser transportadas, a través de una prensa de sacos, hasta la selladora de ultrasonidos en línea mod. G853.
Descargar pdf
DESCARGAR EL FOLLETO
EN FORMATO PDF
