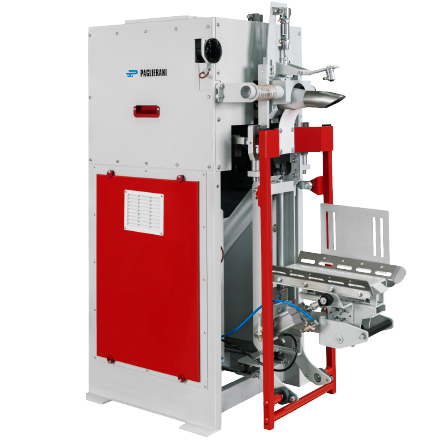

TP 21 – Básculas ensacadoras para sacos con válvula preformados
Básculas ensacadoras de la Serie TP 21 para sacos con válvula preformados, aplicables a polvos finos.
Fabricada hace casi un siglo, la báscula ensacadora de la serie TP 21, sucesora del modelo TP 35, es la máquina idónea para el pesaje y el ensacado de polvos secos molidos finos.
Elevadas prestaciones y mantenimiento mínimo son las características diferenciales de esta máquina que, gracias a su conformación compacta, resulta de fácil ubicación.
Su modularidad permite el acoplamiento en la configuración de dos, tres o cuatro ensacadoras en línea.
El pesaje es electrónico con celdas de carga.
Espacio ocupado mínimo
Toma para desempolvadura
Soporte para los sacos de altura regulable, preparado para el llenado de sacos de varias medidas
Protección de los rodamientos mediante un dispositivo de estanqueidad del polvo provisto de un circuito de presurización de aire comprimido
Datos técnicos

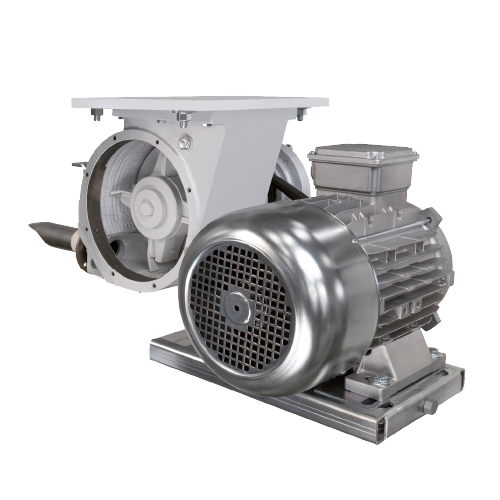

SISTEMA DE ENSACADO MEDIANTE TURBINA DE EJE HORIZONTAL
La manipulación del producto se realiza con una turbina de eje horizontal, que garantiza el empuje del producto dentro del saco.
El dispositivo incluye una caja exterior muy sólida, de hierro colado especial, mientras que el rotor interior (turbina) mueve paletas de acero, de fácil substitución.
Accionada por un motor eléctrico, con transmisión de correas y poleas.
Una protección especial impide que el polvo entre en contacto con los rodamientos.
Una compuerta guillotina neumática asegura que, una vez alcanzado el peso deseado, deje de salir producto al instante.
La total apertura de la tapa lateral facilita su limpieza.
VÁLVULA GUILLOTINA DE CIERRE DEL FLUJO

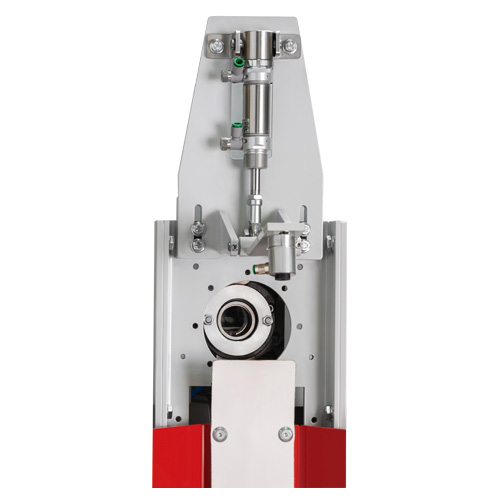

ABIERTA

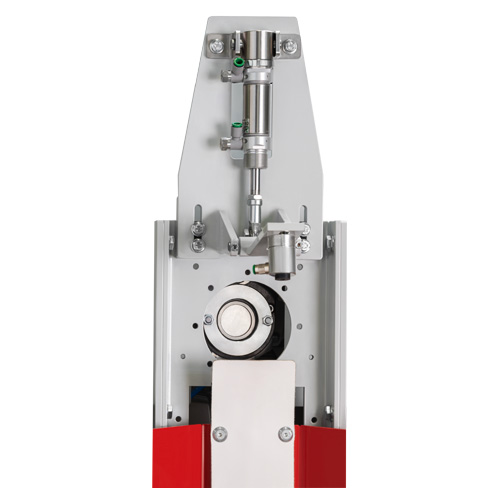

CERRADA
INSTALACIÓN
Las básculas ensacadoras TP 21 se pueden configurar individualmente o en grupo (hasta 4) en línea (ver fig. A + B).
La automatización se consigue mediante el acoplamiento con el posicionador automático de sacos vacíos mod. FB (ver figura C).
Fig. A
Configuración de tres ensacadoras en línea.
Fig. B
Configuración de cuatro ensacadoras en línea.
Fig. C
Acoplamiento de ensacadora con posicionador de sacos vacíos.
Fig. D
Acoplamiento de ensacadora con posicionador de sacos vacíos, paletizador robotizado y encapuchadora.
CARACTERÍSTICAS GENERALES
TIPO DE POLVOS
Polvos de minerales secos y molidos finos (cemento, escayola, yeso, cal hidratada, aglutinantes para azulejos).
MEDIDAS DE LA VÁLVULA
ESTÁNDAR
La Serie TP 21 puede ir acompañada de boquillas de ensacado aptas para válvulas de las siguientes medidas estándar: 90 mm · 110 mm · 130 mm · 150 mm.
ESPECIAL
Además se hallan disponibles, bajo pedido, boquillas para válvulas de medidas especiales (distintas de las indicadas más arriba).
CAMBIO DE FORMATO
La misma ensacadora se puede equipar para llenar sacos de varias medidas.
El equipamiento de la máquina comporta, en este caso, un “tiempo de cambio de formato” que se puede estimar en unos 30 minutos (en la versión semiautomática).

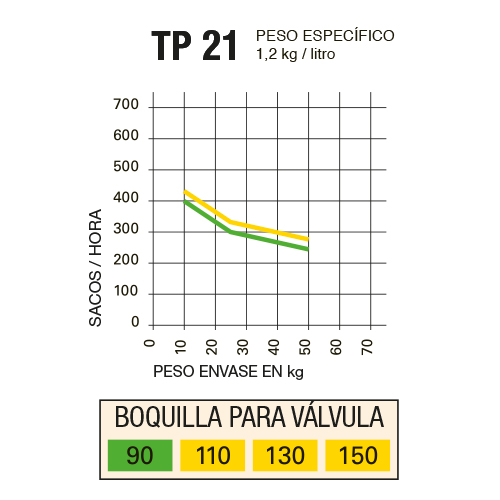

RITMO POR HORA
Las medidas de la válvula, el tipo de producto y el peso del envase, son las variables que contribuyen a determinar el ritmo.
Los gráficos ilustran su interacción.
PESAJE ELECTRÓNICO
El pesaje electrónico garantiza la eliminación de partes en movimiento, por lo que se elimina el desgaste.
El sistema de pesaje electrónico de nuestra fabricación proporciona la lectura instantánea del peso efectivo y realiza el control de la tara.
Está homologado por organismos notificados de acuerdo con las directivas europeas MI-006 para instrumentos de pesaje automáticos.
CENTRALITA CS
La centralita electrónica mod. CS (Control System) conectada a la báscula, permite preestablecer las fases de pesaje así como el valor final del peso deseado.
La visualización del peso actual es inmediata.
OPCIONALES
EXPULSIÓN DEL SACO LLENO MEDIANTE “VOLTERETA”
Evacuación del saco lleno con expulsión mediante “voltereta”.
Para aumentar la eficiencia productiva, el saco, una vez lleno, se puede evacuar automáticamente con la aplicación (opcional) del dispositivo de basculación neumática del soporte del saco.
El saco es expulsado sobre la cinta transportadora de evacuación en posición coaxial con respecto a la propia cinta.
Esta aplicación resulta indicada en las configuraciones:
Sencilla, Doble con operador sentado en la parte central, Triple o Cuádruple en caso de acoplamiento con el posicionador automático de sacos vacíos.
EXPULSIÓN “VERTICAL” DEL SACO LLENO
Evacuación del saco lleno con expulsión “vertical”.
En esta variante la ensacadora está equipada con “respaldos en forma de concha” para guiar el saco durante la expulsión.
El saco es evacuado con el fondo hacia adelante, en posición coaxial con respecto a la cinta transportadora.
Esta aplicación resulta indicada en las configuraciones (tanto sencilla como múltiple) con presentación manual del saco vacío.
SELLADO DE LA VÁLVULA DEL SACO CON SELLADORA DE ULTRASONIDOS
VERSIÓN A BORDO
Antes de la expulsión del saco lleno, la válvula del saco se sella gracias a una selladora de ultrasonidos que garantiza un excelente rendimiento incluso en caso de presencia de polvo.
Con esta aplicación la productividad de la ensacadora sufre una disminución del 20% aproximadamente.
VERSIÓN EN LÍNEA
Los sacos llenos son evacuados para ser transportadas, a través de una prensa de sacos, hasta la selladora de ultrasonidos en línea mod. G853.
PRESENTACIÓN AUTOMÁTICA DEL SACO VACÍO
Gracias al acoplamiento con el posicionador automático mod. FB la ensacadora será automatizada limitando la función del operador a la simple vigilancia de la instalación y a la reposición de sacos vacíos en el almacén.
BOQUILLA INFLABLE PARA REDUCIR LA EMISIÓN DE POLVOS
Gracias a esta aplicación, las emisiones de polvo se reducen significativamente durante la fase de llenado de los sacos.
Para esta aplicación el saco deberá estar microperforado y equipado con una válvula (con funda externa sellable).
DESCARGAR EL FOLLETO
EN FORMATO PDF
Sistema de ensacado
SISTEMA DE ENSACADO MEDIANTE TURBINA DE EJE HORIZONTAL
La manipulación del producto se realiza con una turbina de eje horizontal, que garantiza el empuje del producto dentro del saco.
El dispositivo incluye una caja exterior muy sólida, de hierro colado especial, mientras que el rotor interior (turbina) mueve paletas de acero, de fácil substitución.
Accionada por un motor eléctrico, con transmisión de correas y poleas.
Una protección especial impide que el polvo entre en contacto con los rodamientos.
Una compuerta guillotina neumática asegura que, una vez alcanzado el peso deseado, deje de salir producto al instante.
La total apertura de la tapa lateral facilita su limpieza.
VÁLVULA GUILLOTINA DE CIERRE DEL FLUJO
ABIERTA
CERRADA
Instalación
INSTALACIÓN
Las básculas ensacadoras TP 21 se pueden configurar individualmente o en grupo (hasta 4) en línea (ver fig. A + B).
La automatización se consigue mediante el acoplamiento con el posicionador automático de sacos vacíos mod. FB (ver figura C).
Fig. A
Configuración de tres ensacadoras en línea.
Fig. B
Configuración de cuatro ensacadoras en línea.
Fig. C
Acoplamiento de ensacadora con posicionador de sacos vacíos.
Fig. D
Acoplamiento de ensacadora con posicionador de sacos vacíos, paletizador robotizado y encapuchadora.
Características generales
CARACTERÍSTICAS GENERALES
TIPO DE POLVOS
Polvos de minerales secos y molidos finos (cemento, escayola, yeso, cal hidratada, aglutinantes para azulejos).
MEDIDAS DE LA VÁLVULA
ESTÁNDAR
La Serie TP 21 puede ir acompañada de boquillas de ensacado aptas para válvulas de las siguientes medidas estándar: 90 mm · 110 mm · 130 mm · 150 mm.
ESPECIAL
Además se hallan disponibles, bajo pedido, boquillas para válvulas de medidas especiales (distintas de las indicadas más arriba).
CAMBIO DE FORMATO
La misma ensacadora se puede equipar para llenar sacos de varias medidas.
El equipamiento de la máquina comporta, en este caso, un “tiempo de cambio de formato” que se puede estimar en unos 30 minutos (en la versión semiautomática).
RITMO POR HORA
Las medidas de la válvula, el tipo de producto y el peso del envase, son las variables que contribuyen a determinar el ritmo.
Los gráficos ilustran su interacción.
PESAJE ELECTRÓNICO
El pesaje electrónico garantiza la eliminación de partes en movimiento, por lo que se elimina el desgaste.
El sistema de pesaje electrónico de nuestra fabricación proporciona la lectura instantánea del peso efectivo y realiza el control de la tara.
Está homologado por organismos notificados de acuerdo con las directivas europeas MI-006 para instrumentos de pesaje automáticos.
CENTRALITA CS
La centralita electrónica mod. CS (Control System) conectada a la báscula, permite preestablecer las fases de pesaje así como el valor final del peso deseado.
La visualización del peso actual es inmediata.
Opcionales
OPCIONALES
EXPULSIÓN DEL SACO LLENO MEDIANTE “VOLTERETA”
Evacuación del saco lleno con expulsión mediante “voltereta”.
Para aumentar la eficiencia productiva, el saco, una vez lleno, se puede evacuar automáticamente con la aplicación (opcional) del dispositivo de basculación neumática del soporte del saco.
El saco es expulsado sobre la cinta transportadora de evacuación en posición coaxial con respecto a la propia cinta.
Esta aplicación resulta indicada en las configuraciones:
Sencilla, Doble con operador sentado en la parte central, Triple o Cuádruple en caso de acoplamiento con el posicionador automático de sacos vacíos.
EXPULSIÓN “VERTICAL” DEL SACO LLENO
Evacuación del saco lleno con expulsión “vertical”.
En esta variante la ensacadora está equipada con “respaldos en forma de concha” para guiar el saco durante la expulsión.
El saco es evacuado con el fondo hacia adelante, en posición coaxial con respecto a la cinta transportadora.
Esta aplicación resulta indicada en las configuraciones (tanto sencilla como múltiple) con presentación manual del saco vacío.
SELLADO DE LA VÁLVULA DEL SACO CON SELLADORA DE ULTRASONIDOS
VERSIÓN A BORDO
Antes de la expulsión del saco lleno, la válvula del saco se sella gracias a una selladora de ultrasonidos que garantiza un excelente rendimiento incluso en caso de presencia de polvo.
Con esta aplicación la productividad de la ensacadora sufre una disminución del 20% aproximadamente.
VERSIÓN EN LÍNEA
Los sacos llenos son evacuados para ser transportadas, a través de una prensa de sacos, hasta la selladora de ultrasonidos en línea mod. G853.
PRESENTACIÓN AUTOMÁTICA DEL SACO VACÍO
Gracias al acoplamiento con el posicionador automático mod. FB la ensacadora será automatizada limitando la función del operador a la simple vigilancia de la instalación y a la reposición de sacos vacíos en el almacén.
BOQUILLA INFLABLE PARA REDUCIR LA EMISIÓN DE POLVOS
Gracias a esta aplicación, las emisiones de polvo se reducen significativamente durante la fase de llenado de los sacos.
Para esta aplicación el saco deberá estar microperforado y equipado con una válvula (con funda externa sellable).
