TP 21 – Peseuses-ensacheuses pour sacs à valve préformés
Peseuses-ensacheuses Série TP 21 pour sacs à valve préformés, pour poudres fines.
Sur le marché depuis près d’un siècle, la peseuse-ensacheuse TP 21, basée sur la TP 35, est la machine parfaite pour peser et ensacher les poudres sèches finement broyées.
Haute performance et maintenance minimale sont les caractéristiques gagnantes de cette machine qui, compacte, est facile à positionner.
Sa modularité permet d’accoupler 2, 3 ou 4 ensacheuses en ligne.
Le pesage est électronique par cellules de charge.
Encombrement minimum
Prise pour le dépoussiérage
Sellette support sac réglable en hauteur pour le remplissage de sacs de dimensions variables
Protection des roulements avec dispositif d’étanchéité à la poussière par circuit de mise en pression à air comprimé
Données techniques
SYSTÈME D'ENSACHAGE AVEC TURBINE À AXE HORIZONTAL
La manipulation du produit se fait à l'aide d'une turbine à axe horizontal qui pousse le produit à l'intérieur du sac.
Le dispositif présente un boîtier extérieur extrêmement robuste, en fonte spéciale, et le rotor interne (turbine) reçoit les pales en acier, faciles à remplacer.
La commande est transmise par le moteur électrique avec transmission par courroies et poulies.
Une protection spéciale garantit que les poussières ne se posent pas sur les roulements.
Un clapet guillotine pneumatique assure l’arrêt instantané du déversement du produit dès que le poids est atteint.
Son nettoyage est facilité par l'ouverture totale du couvercle latéral.
VANNE GUILLOTINE D’ARRÊT DU FLUX
OUVERTE
FERMÉE
INSTALLATIONS
Les peseuses-ensacheuses TP 21 peuvent être configurées seules ou à plusieurs (jusqu'à 4) en ligne (voir fig. A + B).
L'automatisation se base sur l'accouplement avec le présentateur automatique de sacs vides mod. FB (voir fig. C).
Fig. A
Configuration de trois ensacheuses en ligne.
Fig. B
Configuration de quatre ensacheuses en ligne.
Fig. C
Accouplement ensacheuse avec présentateur de sacs vides.
Fig. D
Accouplement ensacheuse avec présentateur de sacs vides, palettiseur robotisé et housseuse.
CARACTÉRISTIQUES GÉNÉRALES
TYPE DE POUDRES
Poudres de minéraux secs et finement broyés (ciment, alpiste, plâtre, chaux hydratée, colles pour carrelage).
DIMENSIONS VALVE
STANDARDS
La série TP 21 peut être équipée de buses d'ensachage pour valves de dimensions standards suivantes : 90 mm · 110 mm · 130 mm · 150 mm.
SPÉCIALES
Des buses pour valves de dimensions spéciales (autres que les dimensions ci-dessus) sont aussi disponibles.
CHANGEMENT DE FORMAT
L'ensacheuse peut être équipée pour remplir des sacs de différentes dimensions.
Dans ce cas, l'équipement inclut un « délai de changement format » estimable à 30 minutes environ (en version semi-automatique).
CADENCES HORAIRES
Les dimensions de la valve, le type de produit et le poids de l'emballage sont les variables qui contribuent à définir la cadence.
Les graphiques illustrent leur interaction.
PESAGE ÉLECTRONIQUE
Le pesage électronique supprime les organes mobiles et, par conséquent, l'usure.
Le système de pesage électronique de notre fabrication fournit la lecture instantanée du poids effectif et effectue le contrôle de la tare.
Il est homologué par les organismes notifiés conformément aux directives européennes MI-006, instruments de pesage à fonctionnement automatique.
UNITÉ CENTRALE CS
L'unité centrale électronique mod. CS (Control System), raccordée à la peseuse, permet de préconfigurer les phases de pesage et la valeur finale du poids.
La visualisation du poids actuel est immédiate.
OPTIONS
ÉJECTION DU SAC PLEIN « PAR ROTATION »
Évacuation du sac plein « par rotation ».
Pour augmenter l'efficacité de production, le sac rempli peut être évacué automatiquement avec l'application (en option) du dispositif de basculement pneumatique de la sellette support sac.
Le sac est expulsé coaxialement sur le transporteur d'évacuation.
Cette application est recommandée dans les configurations suivantes :
simple, double avec opérateur assis au centre, triple ou quadruple en cas d'accouplement avec le présentateur automatique de sacs vides.
ÉJECTION « VERTICALE » DU SAC PLEIN
Évacuation du sac plein par expulsion « verticale ».
Dans cette variante, l'ensacheuse est équipée de « diabolos en coquille » pour guider le sac durant l'éjection.
Le sac est évacué avec le fond vers l'avant, coaxialement au transporteur.
Cette application est indiquée dans les configurations (aussi bien simple que multiple) avec présentation manuelle du sac vide.
SCELLAGE DE LA VALVE DU SAC AVEC SOUDEUSE PAR ULTRASONS
VERSION EMBARQUÉE
Avant l'expulsion du sac plein, la valve du sac est scellée par une soudeuse par ultrasons qui garantit une performance optimale également en présence de poussières.
Cette application fait diminuer d'environ 20 % le rendement de l'ensacheuse.
VERSION EN LIGNE
Les sacs remplis sont évacués en vue de leur transport, par le biais d'une presse-sacs, au scelleur par ultrasons en ligne mod. G853.
PRÉSENTATION AUTOMATIQUE DU SAC VIDE
Accouplée avec le présentateur automatique mod. FB, l'ensacheuse sera automatisée, réduisant ainsi le travail de l'opérateur uniquement à la surveillance du système et au ravitaillement du magasin des sacs vides.
BUSE GONFLABLE POUR LA RÉDUCTION DES ÉMISSIONS DE POUSSIÈRES
Cette application permet de réduire significativement les émissions de poussières durant la phase de remplissage du sac.
Pour cette application, le sac devra être microperforé et il devra être équipé d'une valve (à manchon externe soudable).
TÉLÉCHARGER LE DOSSIER
EN FORMAT PDF
Système d'ensachage
SYSTÈME D'ENSACHAGE AVEC TURBINE À AXE HORIZONTAL
La manipulation du produit se fait à l'aide d'une turbine à axe horizontal qui pousse le produit à l'intérieur du sac.
Le dispositif présente un boîtier extérieur extrêmement robuste, en fonte spéciale, et le rotor interne (turbine) reçoit les pales en acier, faciles à remplacer.
La commande est transmise par le moteur électrique avec transmission par courroies et poulies.
Une protection spéciale garantit que les poussières ne se posent pas sur les roulements.
Un clapet guillotine pneumatique assure l’arrêt instantané du déversement du produit dès que le poids est atteint.
Son nettoyage est facilité par l'ouverture totale du couvercle latéral.
VANNE GUILLOTINE D’ARRÊT DU FLUX
OUVERTE
FERMÉE
Installations
INSTALLATIONS
Les peseuses-ensacheuses TP 21 peuvent être configurées seules ou à plusieurs (jusqu'à 4) en ligne (voir fig. A + B).
L'automatisation se base sur l'accouplement avec le présentateur automatique de sacs vides mod. FB (voir fig. C).
Fig. A
Configuration de trois ensacheuses en ligne.
Fig. B
Configuration de quatre ensacheuses en ligne.
Fig. C
Accouplement ensacheuse avec présentateur de sacs vides.
Fig. D
Accouplement ensacheuse avec présentateur de sacs vides, palettiseur robotisé et housseuse.
Caractéristiques générales
CARACTÉRISTIQUES GÉNÉRALES
TYPE DE POUDRES
Poudres de minéraux secs et finement broyés (ciment, alpiste, plâtre, chaux hydratée, colles pour carrelage).
DIMENSIONS VALVE
STANDARDS
La série TP 21 peut être équipée de buses d'ensachage pour valves de dimensions standards suivantes : 90 mm · 110 mm · 130 mm · 150 mm.
SPÉCIALES
Des buses pour valves de dimensions spéciales (autres que les dimensions ci-dessus) sont aussi disponibles.
CHANGEMENT DE FORMAT
L'ensacheuse peut être équipée pour remplir des sacs de différentes dimensions.
Dans ce cas, l'équipement inclut un « délai de changement format » estimable à 30 minutes environ (en version semi-automatique).

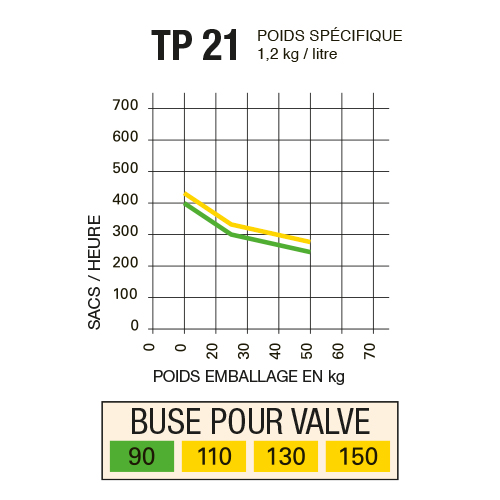

CADENCES HORAIRES
Les dimensions de la valve, le type de produit et le poids de l'emballage sont les variables qui contribuent à définir la cadence.
Les graphiques illustrent leur interaction.
PESAGE ÉLECTRONIQUE
Le pesage électronique supprime les organes mobiles et, par conséquent, l'usure.
Le système de pesage électronique de notre fabrication fournit la lecture instantanée du poids effectif et effectue le contrôle de la tare.
Il est homologué par les organismes notifiés conformément aux directives européennes MI-006, instruments de pesage à fonctionnement automatique.
UNITÉ CENTRALE CS
L'unité centrale électronique mod. CS (Control System), raccordée à la peseuse, permet de préconfigurer les phases de pesage et la valeur finale du poids.
La visualisation du poids actuel est immédiate.
Options
OPTIONS
ÉJECTION DU SAC PLEIN « PAR ROTATION »
Évacuation du sac plein « par rotation ».
Pour augmenter l'efficacité de production, le sac rempli peut être évacué automatiquement avec l'application (en option) du dispositif de basculement pneumatique de la sellette support sac.
Le sac est expulsé coaxialement sur le transporteur d'évacuation.
Cette application est recommandée dans les configurations suivantes :
simple, double avec opérateur assis au centre, triple ou quadruple en cas d'accouplement avec le présentateur automatique de sacs vides.
ÉJECTION « VERTICALE » DU SAC PLEIN
Évacuation du sac plein par expulsion « verticale ».
Dans cette variante, l'ensacheuse est équipée de « diabolos en coquille » pour guider le sac durant l'éjection.
Le sac est évacué avec le fond vers l'avant, coaxialement au transporteur.
Cette application est indiquée dans les configurations (aussi bien simple que multiple) avec présentation manuelle du sac vide.
SCELLAGE DE LA VALVE DU SAC AVEC SOUDEUSE PAR ULTRASONS
VERSION EMBARQUÉE
Avant l'expulsion du sac plein, la valve du sac est scellée par une soudeuse par ultrasons qui garantit une performance optimale également en présence de poussières.
Cette application fait diminuer d'environ 20 % le rendement de l'ensacheuse.
VERSION EN LIGNE
Les sacs remplis sont évacués en vue de leur transport, par le biais d'une presse-sacs, au scelleur par ultrasons en ligne mod. G853.
PRÉSENTATION AUTOMATIQUE DU SAC VIDE
Accouplée avec le présentateur automatique mod. FB, l'ensacheuse sera automatisée, réduisant ainsi le travail de l'opérateur uniquement à la surveillance du système et au ravitaillement du magasin des sacs vides.
BUSE GONFLABLE POUR LA RÉDUCTION DES ÉMISSIONS DE POUSSIÈRES
Cette application permet de réduire significativement les émissions de poussières durant la phase de remplissage du sac.
Pour cette application, le sac devra être microperforé et il devra être équipé d'une valve (à manchon externe soudable).
Télécharger le pdf
TÉLÉCHARGER LE DOSSIER
EN FORMAT PDF
