SIMPLE A1 – Ensacheuses pour sacs à valve préformés, utilisables avec des poudres fines ou mixtes.
Un brevet pour des performances de haut niveau.
Les remarquables qualités de robustesse et d’entretien réduit, conjuguées avec la capacité d’assurer des performances de production élevées, sont à l’origine du succès mondial de SIMPLE A1.
Plus de 1.700 installations dans 5 continents témoignent de l’efficacité de ces machines pour des opérations d’ensachage rapides et efficaces.
Le principe de fonctionnement, issu d’un brevet Paglierani de 1955, prévoit l’intervention d’une turbine à axe vertical, laquelle assure l’alimentation constante de la vis sans fin d’ensachage à axe horizontal.
Cette action intégrée permet de maximiser le rendement et de minimiser les émissions de poussières.
Vibration du sac avec une excursion comprise entre 1 e 8 mm, obtenue grâce à un excentrique réglable spécial.
Minimisation des zones de dépôt des poussières.
L’architecture de l’ensachage respecte les normes les plus sévères en matière d’hygiène, en minimisant les zones de dépôt et d’accumulation des poussières.
L’ensacheuse est équipée d’une hotte d’aspiration des poussières engendrées pendant les opérations d’ensachage (aspirateur non inclus).
Version bilatérale droite ou gauche, pour faciliter les opérations d’installation.
Protection des roulements avec dispositif d’étanchéité aux poussières à travers un circuit de pressurisation par air comprimé.
Prise de dépoussiérage.
Sellette pose-sac réglable en hauteur conçue pour le remplissage de sacs de dimensions variables.
Données techniques
SELLETTE VIBRANTE
Pendant les opérations d’ensachage, le sac est supporté par une sellette vibrante, qui assure le compactage du produit et, donc, la réduction des dimensions de conditionnement.
L'amplitude des vibrations est réglable, avec excursion.
En option, l’évacuation du sac plein peut être automatique, grâce au pivotement pneumatique de la sellette pose-sac.
INSTALLATIONS
En cohérence avec la philosophie de PAGLIERANI, axée sur la réalisation de systèmes intégrés en vue d’améliorer le rendement de la production, les ensacheuses SIMPLE A1 peuvent être accouplées avec des peseuses à poids net mod. NE.
En fonction des exigences de production, il est possible de configurer une ou plusieurs ensacheuses en ligne (schéma A).
L’automatisation est obtenue à travers l’accouplement avec un présentateur automatique de sacs vides mod. FB (schéma B).
SCHÉMA “A”
SCHÉMA “B”
CARACTÉRISTIQUES GÉNÉRALES
DIMENSIONS DE LA VALVE
STANDARD
La série SIMPLE A1 peut être pourvue de buses d'ensachage pour des valves ayant les dimensions standard suivantes : 110 mm · 130 mm · 150 mm · 180 mm (en maintenant les mêmes dimensions de la valve).
SPÉCIALE
Des buses sont disponibles en option pour des valves de dimensions spéciales (différentes de celles indiquées ci-dessus).

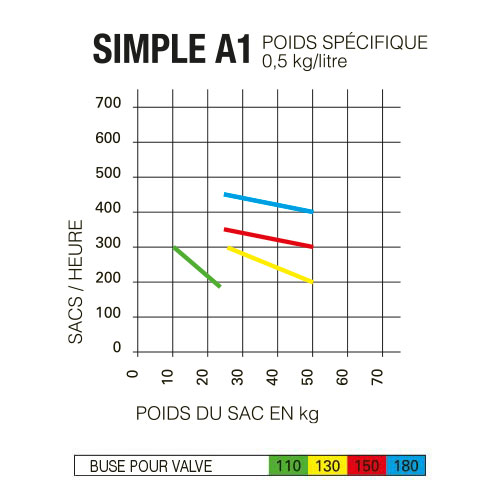

CADENCES HORAIRES
Les dimensions de la valve, le type de produit et le poids du sac sont des variables qui concourent à définir la cadence.
Le graphique illustre leur interaction.
DÉTAILS TECHNIQUES
MANCHE DE CAPTATION DES POUSSIÈRES
Une prise de dépoussiérage est appliquée sur la buse d’ensachage, de manière à collecter les poussières engendrées pendant les opérations d’ensachage.
DISPOSITIF DE DÉMARRAGE AUTOMATIQUE DU CYCLE D’ENSACHAGE
- Le cycle d’ensachage démarre automatiquement dès que le sac est placé sur la buse.
- Capteur de présence du sac (pour l’accouplement avec le présentateur automatique de sacs vides).
- Le capteur empêche le remplissage si le sac n'est pas correctement placé sur la buse d’ensachage.
DISPOSITIF DE VIBRATION RÉGLABLE
La vibration de la sellette pose-sac est obtenue via un excentrique.
L’amplitude de vibration est réglable, afin d’obtenir des résultats cohérents avec les caractéristiques du produit à ensacher.
OPTIONS
CHANGEMENT DE FORMAT
Réglage automatique de la position de la sellette
SELLETTE AVEC RÉGLAGE À DEUX POSITIONS (PNEUMATIQUE)
En présence de deux sacs seulement ayant des hauteurs différentes, le réglage en hauteur de la sellette peut être automatique, grâce à un piston pneumatique.
SELLETTE AVEC RÉGLAGE À PLUSIEURS POSITIONS (HYDRAULIQUE)
En cas d’utilisation de sacs différents (hauteurs différentes), la sellette pose-sac peut être équipée d’un vérin hydraulique, permettant un réglage précis en hauteur (changement automatique de la position de la sellette en fonction du programme sélectionné).
BASCULEMENT EN CULBUTE
Appliqué en cas de présentation manuelle du sac (deux ensacheuses au maximum) ou de présentateur automatique.
Dans ce cas, le dispositif de basculement est complété par un mouvement pneumatique de montée/descente de la sellette pour permettre :
- la mise en place correcte du sac vide à l’intérieur de la sellette ;
- une parfaite ouverture du fond du sac.
Le sac vide est présenté (la sellette est en position abaissée).
Le cycle de remplissage démarre ; le sac est suspendu, de manière à ce que le poids du produit entraîne l’ouverture du sac.
La sellette remonte pour supporter le produit et enclencher la vibration.
BASCULEMENT VERTICAL
Appliqué en cas de configuration avec trois (ou plus) ensacheuses en ligne avec présentation manuelle du sac vide.
SOUDURE PAR ULTRASONS
Les ensacheuses de la série SIMPLE A1 peuvent être équipées d’un système de soudure de la valve du sac (A) par ultrasons.
Ce système, entièrement automatique, est incorporé à l’ensacheuse et il comprend :
- le marteau (sonotrode) de soudure aux ultrasons (B) ;
- l’enclume (contre-outil du marteau) ;
- la centrale de commande électronique pour le réglage de la puissance et de la durée ;
- le pousseur pour extraire le sac plein et le positionner dans la zone de soudure/évacuation.
Soudeuse à ultrasons sur ensacheuse
SIMPLE A1.
VERSION EMBARQUÉE
Principe de fonctionnement
1. Sac vide prêt pour l’introduction.
2. Remplissage du sac (pousseur et groupe de soudure au repos).
3. Expulsion du sac et soudure.
4. Évacuation du sac scellé.
VERSION EN LIGNE
Une fois remplis, les sacs sont évacués pour être acheminée, à travers une presse-sacs, vers la soudeuse aux ultrasons en ligne mod. G853.
