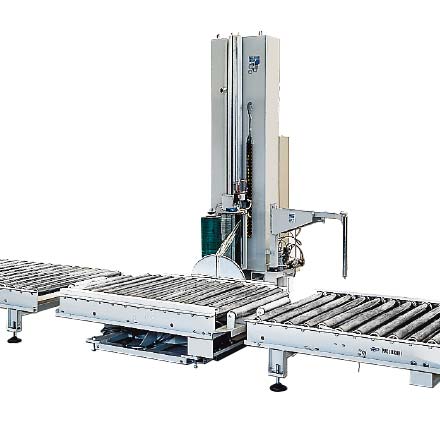

AV 500 – Envolvedora automática con plataforma giratoria
Envolvedora totalmente automática con plataforma giratoria para producciones medianas.
Capacidad mediana
Totalmente automática
Evacuación paleta envuelta alineada o a 90 grados
La envolvedora AV 500 garantiza la automatización total del proceso de envoltura con capacidad para producciones medianas.
Todas las operaciones son automáticas, sin necesidad de alguna intervención manual.
Dispone de las siguientes alarmas:
- rotura de la película
- agotamiento de la película
Adecuada para la instalación en línea, a la salida de un paletizador automático.
Gracias a la plataforma giratoria, permite evacuar la paleta llena tanto alineada como a 90 grados.
Datos técnicos
- Envoltura
- Protecciones
- Características generales
- Encapuchadora
- Opcionales
- Características técnicas
- Descargar pdf
ENVOLTURA
La envoltura de la carga paletizada garantiza:
Estabilidad de la carga sobre la paleta para las operaciones de transporte y almacenamiento.
Protección de la carga paletizada contra posibles daños debidos a choques.
Protección de la humedad y de la lluvia mediante encapuchamiento con funda de cobertura (accesorio opcional).
PROTECCIONES

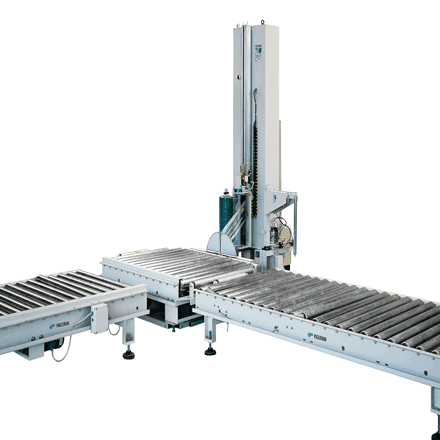

Protecciones perimétricas e intrínsecas, conforme con las normativas internacionales para la prevención de accidentes.
CARACTERÍSTICAS GENERALES
BASTIDOR
Sólido bastidor de acero.
PLATAFORMA GIRATORIA
Plataforma giratoria con rodillos motorizados para la colocación y evacuación automática de la paleta llena, de dimensiones adecuadas para la máxima rapidez de envoltura sin comprometer la estabilidad de la carga paletizada.
VELOCIDAD DE ROTACIÓN
La velocidad está controlada por un variador de frecuencia (inverter).
DISPOSITIVO PORTABOBINA
Dispositivo portabobina diseñado para una sustitución simple y veloz a fin de reducir al máximo el tiempo de inactividad de la máquina.
CONTROL DE TENSIÓN DE LA PELÍCULA
Control de tensión de la película con un ajuste preciso y constante.
MOVIMIENTO VERTICAL DE LA BOBINA
Movimiento vertical de la bobina de velocidad variable (con inverter) para regular la "espiral" de envoltura (% de superposición de la película).
CÉLULA FOTOELÉCTRICA DE DETECCIÓN AUTOMÁTICA
Célula fotoeléctrica de detección automática de la altura de la paleta para la adaptación autónoma en caso de paletas de varias alturas.
PINZA DE RETENCIÓN Y CORTE
Pinza de retención y corte de la película, para el enganche automático del extremo.
BRAZO NEUMÁTICO
Brazo neumático para la perfecta adhesión del extremo final, evitando el efecto “cola”.
CONTROLADOR PROGRAMABLE (PLC)
Controlador programable (PLC) para el mando y la coordinación con la máquina instalada aguas arriba (paletizador).

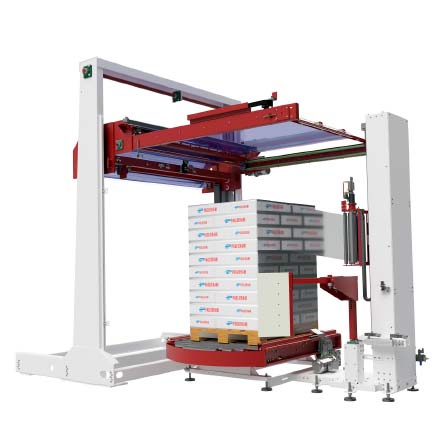

TOP 601 - ENCAPUCHADORA AUTOMÁTICA
La combinación de TOP 601 con la envolvedora AV 500 puede efectuarse también en un segundo momento.
La encapuchadora consta de un bastidor autoportante que se instala frente al envolvedor AV 500.
Esta característica exclusiva permite un ahorro de costes, sin quitar la posibilidad de implementaciones futuras.
PROTECCIÓN SUPERIOR DE LA PALETA
La protección superior de la paleta se obtiene mediante la aplicación de una funda protectora.
Ascenso película
Funda
Descenso película

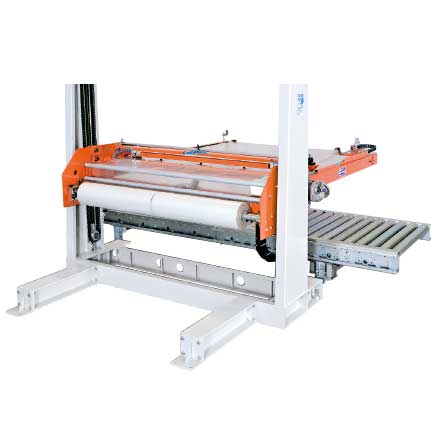

UNIDAD PORTABOBINA
Para un cambio de bobina simple y veloz, el portabobina se coloca a unos 800 mm del suelo (la posición ergonómica depende de la altura de la paleta llena).
El movimiento de ascenso y descenso es eléctrico, mediante motorreductor.
Hay una alarma de agotamiento bobina.
CARACTERÍSTICAS TÉCNICAS
- Película en bobina
- Diámetro máx. 250 mm
- Anchura máx. 1950 mm
- Espesor película 80/120 micras
- Autonomía 150 paletas (*)
(*) Datos variables según el tipo de película y las medidas de la carga paletizada.
PINZAS DE ARRASTRE, HOJA DE CORTE, CÉLULA FOTOELÉCTRICA
Pinzas de arrastre y aplicación. La película (funda) se transporta transversalmente mediante una serie de pinzas que aferran el extremo y lo apoyan sobre la paleta llena.
Hoja de corte. Una vez envuelta, la película se corta mediante una hoja longitudinal de accionamiento neumático.
Célula fotoeléctrica de detección automática de la altura de la paleta para la adaptación autónoma en caso de paletas de varias alturas.
1) Bobina película
2) Rodillos locos
3) Prensores película
4) Hoja de corte
5) Pinza de sujeción película y apoyo sobre paleta
6) Estructura portante de movimiento vertical (ascenso y descenso en base a las medidas de la paleta llena)
OPCIONALES

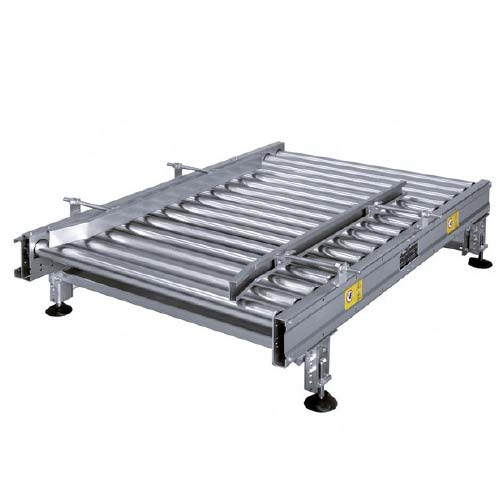

ALIMENTADOR DE RODILLOS MOTORIZADOS
Alimentador de rodillos motorizados, dotado de célula fotoeléctrica para la detección de la carga paletizada.
VÍA DE RODILLOS DE ACUMULACIÓN DE PALETAS ENVUELTAS
Vía de rodillos de acumulación de paletas envueltas (rodillos locos o motorizados, según las exigencias de la instalación).
Esta vía de rodillos consta de célula fotoeléctrica para la detección de la carga paletizada y la parada de la máquina instalada aguas arriba, una vez completada la acumulación.

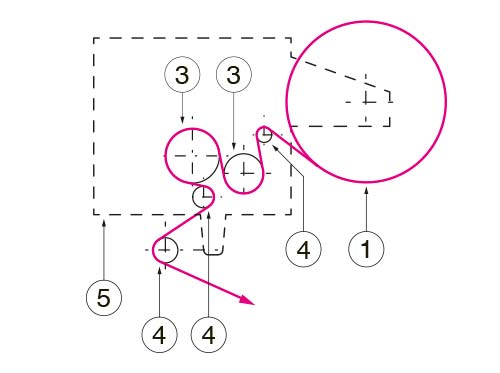

ESTIRAMIENTO PREVIO DE LA PELÍCULA
Estiramiento previo de la película, para alargarla hasta un 200% (*) antes de la aplicación (procedimiento indicado sobre todo en caso de cargas ligeras y frágiles)
1) Bobina film
2) Bobina película
3) Rodillo de fricción
4) Rodillo motorizado
5) Rodillo loco

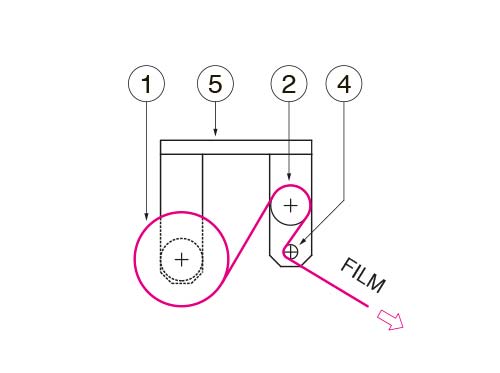

ESTIRAMIENTO
ESTIRAMIENTO PREVIO
CARACTERÍSTICAS TÉCNICAS
CARGA PALETIZABLE MÁX
1,4 x 1,2 x 2 (h) m
2000 kg
VELOCIDAD ROTACIÓN PLATAFORMA
7 - 8 r.p.m. rotación media plataforma giratoria
Hasta 12 r.p.m.
PELÍCULA EN BOBINA
- Diám. máx. 250 mm (estiramiento)
- Altura máx. 500 mm
- Espesor película 20/30 micras
- Autonomía 70/80 paletas (*)
- Maxibobina diám. 350 mm (Estiramiento previo) para autonomía de 125 paletas (*)
5 CICLOS DE ENVOLTURA SELECCIONABLES
- 2 predefinidos
- 3 personalizables a elección del cliente
ALTURA PALETA DEL SUELO
500 mm
(*) Datos variables según el tipo de película y las medidas de la carga paletizada.
